（基本的にモノクロの画像。カラーの場合、
RGBの平均値）

　しかし、特定の形に凹凸ができるような画像を
ペイントソフトなどで手描きするのはなかなか
困難です。

　その点、Lシリーズのレンダラには、遠くの
ものを黒く、近くのものを白く作画するという
機能があります。

　これを使えば、いろんなバンプ画像を
作成することができます。

　以下、L3を使って説明します。

このような画像を繰り返し貼り付けると

こんな感じの凹凸がつく。

　このとき、隙間がない方がよい（どんな凹凸を
作るかにもよる）ので、まず地面のような十分に
広い平面を用意し、その上に並べるのがよい
でしょう。

　隙間があると、その部分は完全な黒
（＝最も凹んでいる）状態になります。

　但し、溝のように、部分的に凹んでいるような
バンプを作る際には、この地面は不要です。

　凹凸の元になる物体が完成すれば、保存し、
終了します。


　次に、この物体を真正面に見据えるような
位置にカメラを設定します。

　物体が水平面をベースにしていた場合
（上下方向に平べったい）、カメラは上の方に
設定して、真下を向ければよいのですが、
昔のLシリーズでは、カメラを真下に向けると
エラーになったというトラウマ（笑）があるので、
あえて、物体を90度回転させ、カメラは
X軸の＋方向に設置するようにしています
（これは、好みの問題）。

　しかし、透視変換の計算上、画角を0にする
ことは、論理的にできません。
　そこで、画角を出来るだけ小さくして、カメラの
位置もできるだけ遠くにしましょう。

　ところが、三面図上で画角を変更させる
水色のマーカーを動かしても、10度までしか
設定できません。

　これにはちょっと裏技があります。

　まず、カメラを選択状態にして、画面左下の
数値情報パネル部分をクリックします。
　すると、右図のような「直接座標入力」が表示
されます。

　ここで、画角の値を直接入力してやれば、10度
以下に設定することができます。
　0.1等にすると、今度は誤差が大きくなり
ますので、1度ぐらいが適当でしょう。

　同時に、カメラの位置も３面図上で指定するより
直接座標入力した方が早いでしょう。
　X座標の最大値は10万ですので、それを入力
します。

　この後、３面図上で、物体の大きさを作画範囲に収まるように調節します。

（このとき、計算誤差のために、透視図の表示が
若干おかしくなっているかもしれませんが、
気にしないでください。）

「直接座標入力」すれば、任意の画角が可能。

　解像度が高いほど、高精度の画像になるわけですが、使用時にメモリを消費する等のデメリットもあります。

　L3の模様は、512×512程度です。500〜1000ぐらいが適当でしょう。（大きめに用意しておいて、縮小するのは簡単ですから。）

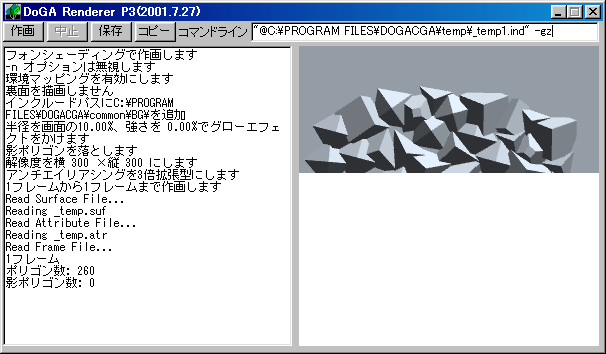

　普通通りに作画を始めたら、すぐに「中止」で止めます。

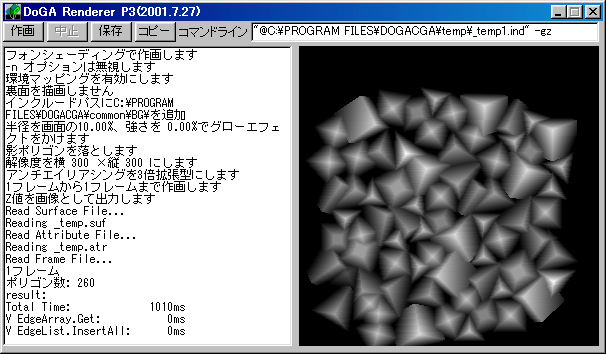

　そして、コマンドラインの一番後ろに、
「 -gz」
　というオプションを入力します。

　そして、「作画」ボタンを押します。


　「保存」で画像を保存したら一応完成です。

　ただ、マッピング用の画像としては、左右上下の模様が連続している方が使いやすい面があります。

　これは、フォトショップなどのペイントソフトで修正してください。
